G スレッド ナイロン グランドが耐えられる最大圧力はどれくらいですか?

G スレッド ナイロン グランドのサプライヤーとして、私はこれらのグランドが耐えられる最大圧力についてお客様からの問い合わせによく遭遇します。さまざまな用途で G スレッド ナイロン グランドを適切かつ安全に使用するには、圧力制限を理解することが不可欠であるため、これは重要な質問です。このブログ投稿では、G スレッド ナイロン グランドが処理できる最大圧力に影響を与える要因を詳しく掘り下げ、業界の知識と経験に基づいた洞察を提供します。

G スレッド ナイロン グランドについて

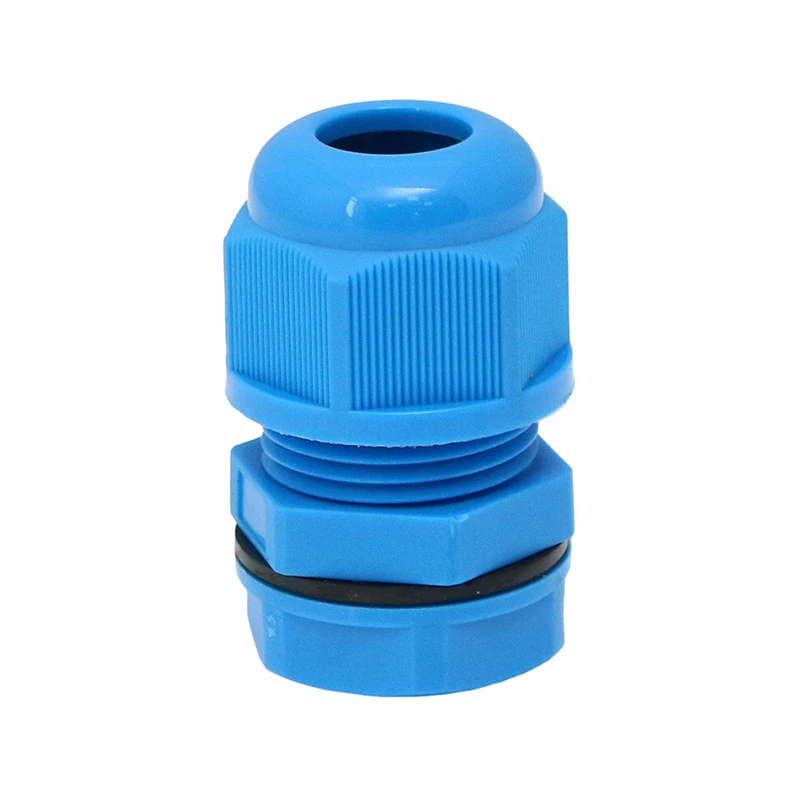

最大圧力について説明する前に、G スレッド ナイロン グランドについての基本を理解することが重要です。Gスレッドナイロングランドは、G スレッド設計のナイロン素材で作られたタイプのケーブル グランドです。ナイロンは、その優れた機械的特性、耐薬品性、およびコスト効率により、ケーブル グランドとしてよく選ばれています。 BSP (British Standard Pipe) ねじとしても知られる G ねじは、多くの業界、特にヨーロッパで広く使用されているねじタイプです。

これらのグランドは一般に、ケーブルに安全で密閉された接続を提供し、埃、水、機械的損傷などの環境要因からケーブルを保護するために使用されます。電気設備、通信、産業機械など、さまざまな用途に使用されています。

最大圧力に影響を与える要因

材料特性

G スレッド ナイロン グランドの材質は、最大圧力容量を決定する上で重要な役割を果たします。ナイロンは、優れた強度と靭性を備えた熱可塑性ポリマーです。ただし、その機械的特性は、使用されるナイロンの特定の種類によって異なります。たとえば、ナイロン 6 とナイロン 66 は、ケーブル グランドの製造に使用される 2 つの一般的なタイプのナイロンです。ナイロン 66 は一般にナイロン 6 に比べて強度と耐熱性が高いため、ナイロン 66 で作られた G スレッド ナイロン グランドはより高い圧力に耐えることができる可能性があります。

ナイロン素材の質も重要です。一貫した特性を備えた高品質ナイロンは、圧力下で優れたパフォーマンスを発揮します。不純物や材料のばらつきによりグランドに弱点が生じ、全体の耐圧能力が低下する可能性があります。

ネジの設計

Gネジのデザインも重要な要素です。ねじ山のピッチ、ねじ山の角度、深さはすべて、グランドのシール能力と圧力保持能力に影響します。適切に設計された G ネジは、グランドとパイプやパネルなどの相手コンポーネントとの間にしっかりとした確実な接続を提供します。ねじ切りが適切でなかったり、規格外の寸法の場合、漏れや耐圧低下の原因となります。

ねじ山の係合長さも重要な役割を果たします。一般に、ねじ山の係合が長くなると、力が分散される表面積が大きくなり、グランドが耐えられる最大圧力が増加します。ただし、長すぎると取り付けが困難になったり、ねじ山が損傷する危険性が高くなる可能性があるため、ねじ山のかみ合いの長さには制限があります。

シール機構

G スレッド ナイロン グランドのシール機構は、圧力を維持するために重要です。ほとんどの G スレッド ナイロン グランドは、O リングまたはシール ガスケットを使用して、水密および気密シールを作成します。シール要素の品質と材質は重要です。ニトリルゴムやシリコンなどの適切なエラストマー材料で作られた高品質の O リングは、圧力下でより優れたシール性能を発揮します。

シール要素の圧縮も重要な要素です。グランドが適切に締められていないと、シール要素が十分に圧縮されず、効果的なシールが形成されず、圧力損失が発生する可能性があります。一方、締めすぎるとシール要素やグランド自体が損傷し、圧力保持能力も低下する可能性があります。

環境条件

G スレッド ナイロン グランドが使用される環境条件は、その最大圧力容量に大きな影響を与える可能性があります。温度は最も重要な環境要因の 1 つです。ナイロンは熱可塑性材料であり、その機械的特性は温度によって変化します。高温ではナイロンが柔らかくなり強度が低下するため、グランドは室温ほど大きな圧力に耐えられなくなる可能性があります。

化学物質への曝露も別の要因です。強酸や強アルカリなど、ナイロンと反応する可能性のある化学薬品にグランドがさらされると、材料が劣化し、強度や耐圧能力が低下する可能性があります。湿気は、特にグランド内の金属部品の腐食を引き起こしたり、O リングのシール特性に影響を与えたりする場合、グランドの性能に影響を与える可能性があります。

最大圧力の決定

一般に、G スレッド ナイロン グランドが耐えられる最大圧力は、上記の要因に応じて、数バールから数十バールの範囲になります。通常の電気および通信用途で使用される標準的な G スレッド ナイロン グランドの場合、最大圧力は通常 1 ～ 10 bar の範囲です。ただし、油圧システムや空圧システムなど、より要求の厳しい産業用途で使用されるグランドの場合、最大圧力はさらに高く、最大 20 ～ 30 bar、場合によってはそれ以上になることがあります。

特定の G スレッド ナイロン グランドの最大圧力を正確に決定するには、メーカーの仕様を参照することをお勧めします。メーカーは、制御された条件下でテストを実施し、グランドの圧力定格を決定します。これらのテストでは通常、漏れや構造的損傷などの障害が発生するまで、グランドに圧力を増加させます。

最大圧力定格は多くの場合、理想的な条件に基づいていることに注意することが重要です。実際の用途では、グランドが耐えられる実際の圧力は、取り付け誤差、環境の変化、長期にわたる磨耗などの要因により、低くなる可能性があります。

他のねじ種類との比較

G スレッド ナイロン グランドに加えて、NPT ねじ ナイロン グランドそしてメートルねじナイロングランド。 NPT (National Pipe Taper) ねじは北米で一般的に使用されていますが、メートルねじは世界の他の多くの地域で使用されています。

これらの異なるねじタイプの最大圧力容量は異なる場合があります。 NPT ねじはテーパーになっており、セルフシール効果が得られます。ただし、高圧下で信頼性の高いシールを実現するにはシール剤が必要な場合があります。メートルねじはその精度と標準化で知られており、適切に設計され取り付けられた場合には優れた圧力保持能力も提供します。

G、NPT、メートルねじのいずれを選択するかは、多くの場合、特定の用途と地域の規格によって決まります。場合によっては、その幅広い可用性と既存のシステムとの互換性により、G スレッド ナイロン グランドが好ましい選択肢となる場合もありますが、NPT またはメートルねじの方が適している場合もあります。

結論と行動喚起

結論として、G スレッド ナイロン グランドが耐えられる最大圧力は、材料特性、ねじ山の設計、シール機構、環境条件などの複数の要因によって影響されます。これらの要素を理解することは、用途に適したグランドを選択し、その安全で信頼性の高い動作を保証するために不可欠です。

当社はGスレッドナイロングランドのサプライヤーとして、お客様の多様なニーズにお応えする高品質な製品の提供に努めてまいります。当社の G スレッド ナイロン グランドの最大圧力についてご質問がある場合、または用途に適したグランドを選択する際にサポートが必要な場合は、さらなる議論と調達交渉のためにお気軽にお問い合わせください。お客様のケーブル グランド要件に最適なソリューションを見つけるために、お客様と協力できることを楽しみにしています。

参考文献

• 「プラスチック、エラストマー、複合材料のハンドブック」チャールズ A. ハーパー著
• 『機械設計ハンドブック』ロバート C. ジュビナル、カート M. マーシェク著
• ケーブルグランドとねじの設計に関連する業界標準と仕様
